So verwenden Sie den Sonneneruptionsalarm – Standard-Weissversion

_images/img.png

Was Sie in Ihrem Kit haben:

  • Eine weisse Glühbirne mit einer darauf montierten LED

_images/IMG_2570.jpg

  • Ein weisses Steckbrett

_images/IMG_2556.jpg

  • Drähte

_images/IMG_2562.jpg

  • Ein Lampenständer

_images/IMG_2557.jpg

  • Ein ESP32-Entwicklungsboard

_images/IMG_2587.jpg

  • Ein 110-Ohm-Widerstand

_images/IMG_2566.jpg

  • Ein USB-Kabel und ein Netzteil

_images/IMG_2567.jpg

Zusammenbau des Geräts

  1. Setzen Sie die ESP32-Entwicklungsplatine auf das Steckbrett.

_images/IMG_2571.jpg

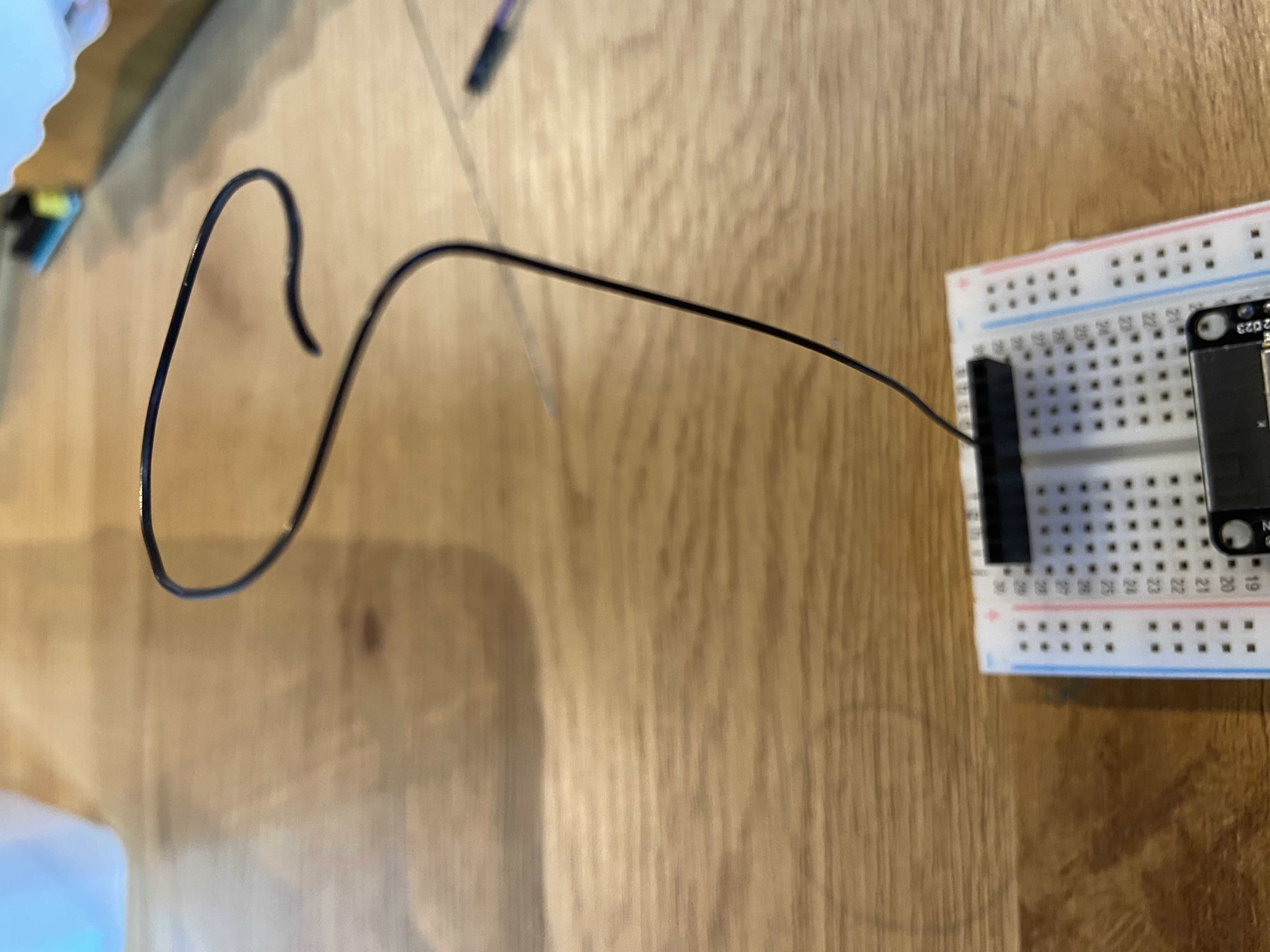

  1. Montieren Sie den Lampenständer auf dem Steckbrett und lassen Sie auf beiden Seiten einen Steckplatz für das Steckbrett frei

_images/IMG_2573.jpg

3. Place the resistor into a free space on the breadboard, and connect it to another free space above or below the lamo stand.

_images/IMG_2574.jpg

  1. Suchen Sie Pin 27 auf der ESP32-Entwicklungsplatine. Verbinden Sie einen Draht von Pin 27 des ESP32 mit einem der freien Steckplätze in derselben Steckbrettspalte wie der Widerstand.

_images/IMG_2575.jpg

  1. Verbinden Sie einen Draht von einem GND-Pin des ESP32 mit dem anderen freien Steckplatz unterhalb der LED-Halterung.

_images/IMG_2585.jpg

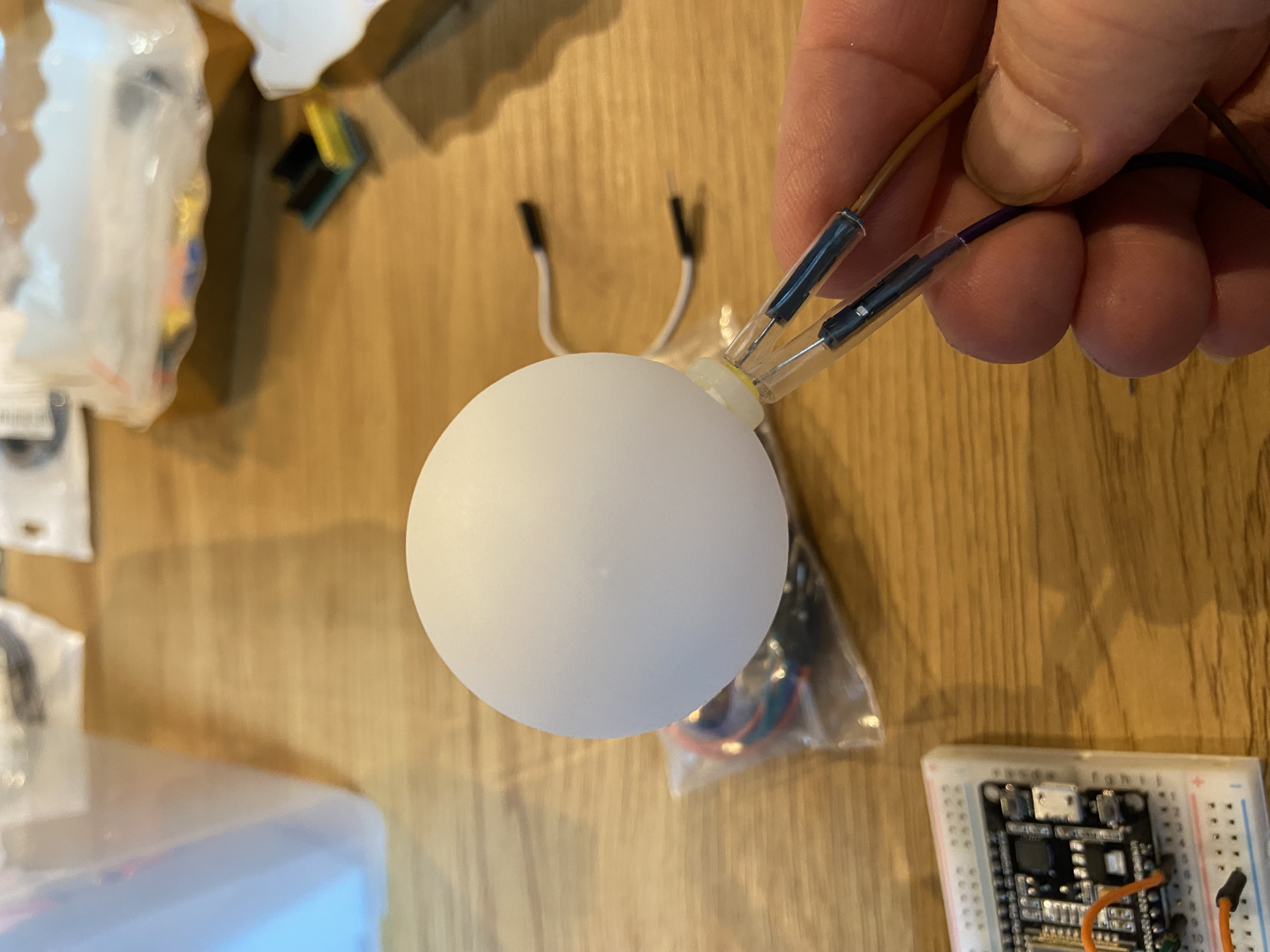

7. Connect a wire to each leg of the LED in the lamp bulb. Remember the color of the cables that connects to the short leg LED.

_images/IMG_2583.jpg

8. Attach one LED wire to each side of the lamp stand. Ensure that the long leg of the LED (anode) is connected to the resistor side, and the short leg (cathode) goes to ground.

  1. Stecken Sie das USB-Kabel in die Platine und stecken Sie es ein. Die LED sollte blinken.

Ihre Sonneneruptions-Warnlampe ist jetzt physisch zusammengebaut und bereit für die Verbindung mit dem WLAN.

Hinweis: Die Isolationsrohre können durch Erwärmen stabilisiert werden. Sie werden ihre Grösse reduzieren.

Verbindung zum WLAN herstellen

  1. Schalten Sie den Sonneneruptionsalarm ein. Nach einigen Sekunden beginnt die LED zu blinken.

  2. Wenn das Blinken nach einigen Sekunden aufhört, hat sich das Gerät erfolgreich mit einem zuvor gespeicherten WLAN-Netzwerk verbunden.

  3. Wenn die LED weiterhin blinkt, öffnen Sie die WLAN-Einstellungen auf Ihrem Telefon oder Computer und verbinden Sie sich mit dem Zugangspunkt namens SolarFlareAlert-Setup.

  4. Sobald die Verbindung hergestellt ist, öffnen Sie einen Webbrowser und navigieren Sie zu: „http://192.168.4.1“.

  5. Wählen Sie Ihr WLAN-Heimnetzwerk aus der Liste aus und geben Sie das Passwort ein.

  6. Das Gerät wird neu gestartet und versucht, sich Ihrem Netzwerk anzuschliessen. Wenn die LED durchgehend grün leuchtet, war die Verbindung erfolgreich.

  7. Du bist fertig. Verbinden Sie Ihr Telefon oder Ihren Computer wieder mit Ihrem normalen WLAN. Der Sonneneruptionsalarm zeigt nun die aktuelle Aktivitätsstufe der Sonne an.
